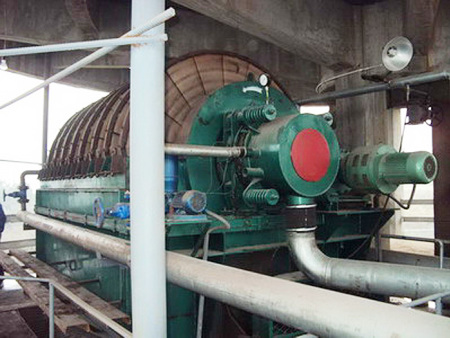

盤式真空過濾機是一種固液分離設備，利用真空作為過濾動力使?jié){體進行固液分離。該機采用了濾盤導向架導向，變速攪拌，反吹風卸料，自動集中潤滑等技術，是一種性能優異，使用可靠地脫水設備。該機是為鐵精礦、有色金屬精礦脫水工作而特別設計的新型盤式真空過濾機，也適合在洗煤選礦、非金屬礦、化工、環保作用中使用。
工作原理
　　盤式真空過濾機由各個單獨的扇形片的圓盤構成。每一個扇形片為單獨的過濾單元，由濾布做成布套在扇形片上形成濾室。過濾盤由電機通過減速器及開式齒輪傳動來驅動，過濾盤順時針方向轉動，濾室里的礦漿在吸附區借助于真空泵在過濾介質兩側形成的壓力差，附著在過濾盤上形成濾餅后，攪拌器旋轉防止固體沉淀，濾餅離開液面后，在真空作用下繼續脫去水分。濾液透過濾布，經過濾液管，從分配頭排出。濾餅在卸料區由反吹風卸料落入排料槽，整個作業過程連續循環進行。
工作條件
（1）礦漿中的固體顆粒度為-100目至-400目。
（2）礦漿溫度10℃-50℃，無腐蝕性。
（3）礦漿濃度在35%-65%（金屬礦物）或20%-40%（煤或其他輕質物料）。
技術參數
