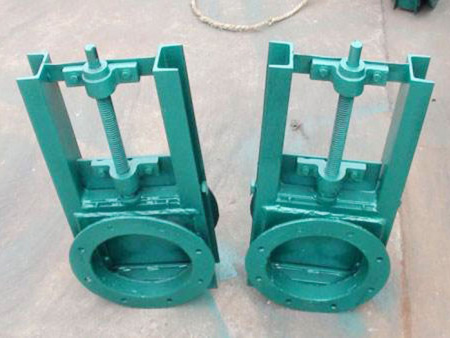

手動螺旋閘閥也叫手動插板閥，通常與卸料器配套使用。手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板門密封結構可以分軟密封、硬密封結構。工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。插板門在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。 手動螺旋閘閥結構特點及工作原理： 手動單向螺旋閘閥主要由框架、閘板、絲桿、螺母等零件構成。該閥結構簡單、操作靈活、重量輕、無卡阻、切斷快、特別適用于各類無粘度的固體、粉料及小于φ10mm 的顆粒料，晶粒料的輸送及流量調節，手動單向螺旋閘門安裝不受角度限制。操作方便，能隨時調整開度。流體阻力小；啟、閉所需力矩較小；全開時，密封面受工作介質的沖蝕比截止閥??；形體結構比較簡單，制造工藝性較好。 工作原理:手動單向螺旋閘閥當順時針轉動手輪使閥桿帶差閥桿螺母，閘板慢慢地上升到全開，反之為開。 手動插板閥遍及利用在冶金、礦山、建材、糧食。手動插板閥通常與星型卸料器配套使用也可單獨使用。手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。 手動插板閥的特點： 1. 手動插板閥安置于有壓力的種種粉粒體物料管道上起開通及關斷的作用。其利用壓力可達1MPa。 2、 手動插板閥具有,密封性好無表里漏的特點,易磨損的部位接納耐磨質料制成. 同時閥門的布局充實思量了粉粒體物料的特點。 3、手動插板閥布局簡樸、操縱機動、重量輕、無卡阻、分外實用于各種固體物料和50mm左右塊狀、團狀物料的運送及流量調治，安置不受角度限定，操縱方便，能隨時調解。
